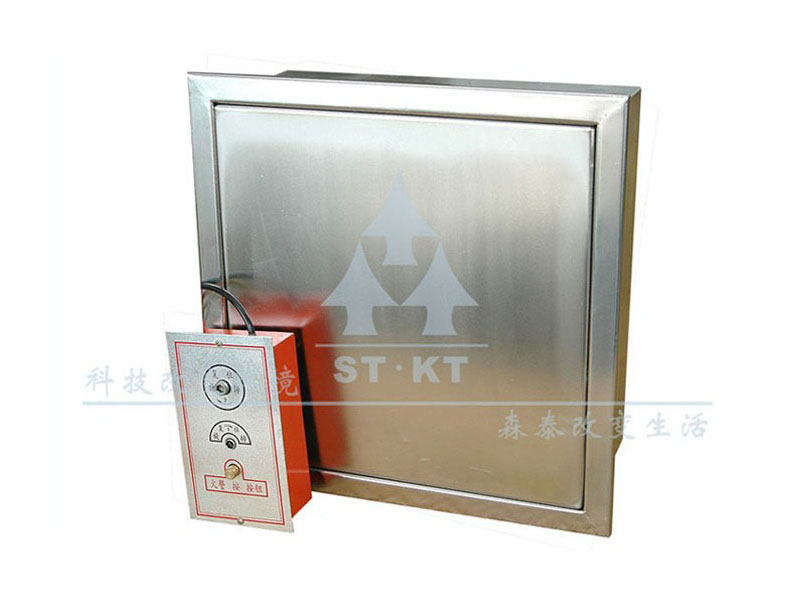

板式排烟口

发布日期：2020-3-23

板式排烟口(PYK-YSD)适用于安装在建筑物的墙上或顶板上、防烟前室，也可直接安装在排烟风道上。火灾发生时，操作装置在电讯号24V或手动作用下将排烟口打开进行排烟。

性能特点：
1.控制电源电压：DC24V±10%；电源≤0.3A；接通电源，阀门打开。
2.烟感探头发出火警信号，控制中心接通
3.手动使排烟口打开。
4.手动复位。
5.排烟口打开时输出电讯号，可与消防系统或其它设备联锁.由防灾中心联动控制排烟风机启动，通风、空调风机停止。
6.产品为远距离控制（不超过6m).
7.开启动作后，输出电信号，原理见图六

注意：
1.如通风管靠墙体或穿墙位置，即安装远控机构的套管不能与阀体在同一垂直平面上时，钢缆及套管敷设应从排烟口阀体出口处斜直向走向，按最近距离与机构联接，尽量减少弯曲处。
2.远距离钢索敷设墙面应留沟槽，先不预埋套管，待定安装结束后再粉刷贴面。

主要技术参数
1.漏风量<压差300pa>： ≤150m3／m2.h
2.控制电压： DC 24V
3.动作电流： 0.3A
4.微动开关接点容量： AC380V 3A
5.全开时阻力系数： <0.5

结构
1.主要部件：阀体、阀叶、轴、扭簧、执行机构
2.钢丝绳长度不超过6米
